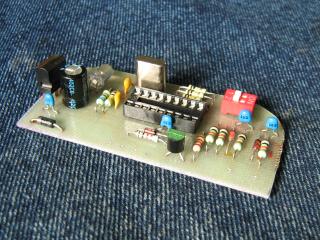

Некоторые коммутаторы имеют большие пластиковые корпуса, при этом полупустые. В такой коммутатор можно встроить плату зажигания, получается очень удобно и компактно. Я использовал коммутатор 95.3734. В этот коммутатор устанавливается транзистор КТ8231, который как правило просто не работает и требуется замена его на КТ898А.
Плата опережения зажигания в этой версии неполнофункциональна - переключение характеристик УОЗ осуществляется переключателем на плате (отсутствует часть схемы), т.е. переключение на ходу невозможно. Кроме того разъём коммутатора имеет только один свободный контакт (седьмой) на который можно подключить управление одной из дополнительных функций. Хотя на плате опережения я вывел обе функции, сам выбирай какую подключать на разъём.
Могут возникнуть проблемы с переподключением сигнала датчика Холла (6 контакт разъёма) на зажигание, а оттуда на коммутатор. Для этого придётся разрезать соответствующую дорожку на плате коммутатора, искать её придёться самому, т.к. платы в коммутаторах разные. Шестой контакт разъёма подключить на плату опережения в точку Signal Hall, а Commutator 6 подключить на разрезанную дорожку коммутатора.
Обрати внимание на то, что стабилизатор КР142ЕН5А по высоте не входит в корпус. Можно просто обрезать часть фланца стабилизатора до необходимой высоты. Чтобы светодиод был виден надо просверлить в корпусе отверстие и залить его прозрачной эпоксидкой. После установки платы зажигания в корпус, все высокие элементы, провода в местах их подсоединения и саму плату нужно залить термоклеем, иначе от вибрации всё это со временем отвалиться. Не забудь при сборке поставить на место изоляцию ключевого транзистора коммутатора (обычно серая резинка).
Предложенная печатная плата расчитана как на кварцевый резонатор, так и на трёхвыводный керамический резонатор со встроенными ёмкостями (ZQ1). При использовании последнего конденсаторы C4 и C5 устанавливать не надо.
Именно этот вариант конструкции я в железе не изготавливал, поэтому нет фотографий. Но делал аналогичные устройства в корпусах этого типа. Корпус металлический, поэтому при соединении его с массой устройство будет полность экранировано, что пойдёт ему только на пользу. Внешние габариты корпуса составляют 80x55x25мм.
Плата опережения в этой версии полнофункциональна, есть все выводы и дополнительных функций и выбора характеристики УОЗ. Для подключения проводов к плате используется четыре двухвыводных винтовых клемника. Т.к. корпус металлический нужно быть особенно внимательным чтобы не коротнуть плату снизу, можно подложить прокладку из картона или пластика. Если стабилизатор КР142ЕН5А по высоте не будет входить в корпус, можно просто обрезать часть фланца стабилизатора до подходящей высоты. Чтобы светодиод был виден надо просверлить в корпусе отверстие и залить его прозрачной эпоксидкой. После установки платы зажигания в корпус, все высокие элементы и саму плату нужно залить термоклеем, иначе от вибрации всё это со временем отвалиться.
Предложенная печатная плата расчитана как на кварцевый резонатор, так и на трёхвыводный керамический резонатор со встроенными ёмкостями (ZQ1). При использовании последнего конденсаторы C4 и C5 устанавливать не надо.
|

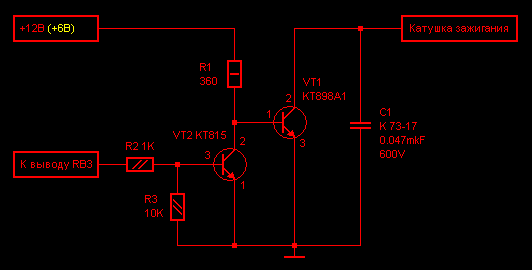

Этот вариант особенно удобен для 6-ти вольтовой бортсети. Корпус металлический, поэтому при соединении его с массой устройство будет полность экранировано, что пойдёт ему только на пользу. Внешние габариты корпуса составляют 111x60x30мм. Плата опережения в этой версии полнофункциональна, есть все выводы и дополнительных функций и выбора характеристики УОЗ. Для подключения проводов к плате используется пять двухвыводных винтовых клемников. Т.к. корпус металлический нужно быть особенно внимательным чтобы не коротнуть плату снизу, можно подложить прокладку из картона или пластика. Если стабилизатор КР142ЕН5А (КР1158ЕН5В для 6-ти вольтовой бортсети) по высоте не будет входить в корпус, можно просто обрезать часть фланца стабилизатора до подходящей высоты. Чтобы светодиод был виден надо просверлить в корпусе отверстие и залить его прозрачной эпоксидкой. После установки платы зажигания в корпус, все высокие элементы и саму плату нужно залить термоклеем, иначе от вибрации всё это со временем отвалиться. Предложенная печатная плата расчитана как на кварцевый резонатор, так и на трёхвыводный керамический резонатор со встроенными ёмкостями (ZQ1). При использовании последнего конденсаторы C4 и C5 устанавливать не надо. Датчик Холла нежелательно питать прямо от 12 вольт, поэтому для обеспечения питания добавлены два элемента: резистор R201 номиналом 560Ом и стабилитрон VD201 на 8-9 вольт (например КС182 или КС191). При установке на 6-ти вольтовую бортсеть необходимости в этих элементах нет, резистор надо заменить проволочной перемычкой, а стабилитрон не устанавливать. После сборки нужно проверить напряжение питания датчика - должно быть не менее 5 вольт, лучше 5,5 вольт (на 6-ти вольтовой бортсети) и не более 10-11 вольт (на 12-ти вольтовой). В качестве коммутатора используется первая схема. Силовой транзистор коммутатора нужно "положить" в вырез на плате и прикрепить его к корпусу винтом, таким образом корпус будет играть роль радиатора. Для улучшения теплоотвода нужно использовать термопасту типа КПТ-8.
|
|
